Углы с соответственными сторонами

Обычно рассматривают углы либо с соответственными параллельными сторонами, либо с соответственно перпендикулярными сторонами. Рассмотрим сначала первый случай.

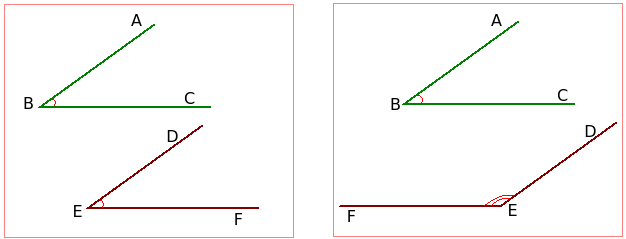

Пусть даны два угла ABC и DEF. Их стороны соответственно параллельны: AB || DE и BC || EF. Такие два угла будут либо равны, либо их сумма будет равняться 180°. На рисунке ниже в первом случае ∠ABC = ∠DEF, а во втором ∠ABC + ∠DEF = 180°.

Примеры углов с соответственно параллельными сторонами

Доказательство, что это действительно так, сводится к следующему.

Рассмотрим, углы с соответственно параллельными сторонами, расположенные как на первом рисунке. При этом продлим прямые AB и EF до пересечения. Обозначим точку пересечения буквой G. Кроме того для наглядности последующего доказательства на рисунке продлена сторона BC.

Доказательство теоремы об углах с соответственно параллельными сторонами

Так как прямые BC и EF параллельны, то если прямая AB пересекает одну из них, то она обязательно пересечет и другую. То есть прямая AB является секущей для двух параллельных прямых. Как известно, в таком случае накрест лежащие углы при секущей равны, односторонние составляют в сумме 180°, соответственные равны.

То есть, какую бы пару углов мы не взяли при вершинах B и G (один угол от одной, другой от второй), мы всегда получим либо равные углы, либо дающие в сумме 180°.

Однако прямые AB и DE тоже параллельны. Для них уже прямая EF — это секущая. Значит, любые пары углов из вершин G и E будут в сумме составлять либо 180°, либо равняться друг другу. Отсюда следует, что и пары углов из вершин B и E будут подчиняться данному правилу.

Например, рассмотрим углы ∠ABC и ∠DEF. Угол ABC равен углу BGE, так как эти углы соответственные при параллельных прямых BC и EF. В свою очередь угол BGE равен углу DEF, так как эти углы соответственны при параллельных AB и DE. Таким образом доказано, ∠ABC и ∠DEF.

Теперь рассмотрим углы ∠ABC и ∠DEG. Угол ABC равен углу BGE. Но ∠BGE и ∠DEG — это односторонние углы при параллельных прямых (AB || DE), пересеченных секущей (EF). Как известно, такие углы в сумме составляют 180°. Если мы посмотрим на второй случай на первом рисунке, то поймем, что он соответствует паре углов ABC и DEG на втором рисунке.

Таким образом, два разных угла, у которых стороны соответственно параллельны, либо равны друг другу, либо составляют в сумме 180°. Теорема доказана.

Следует отметить особый случай — когда углы развернутые. В таком случае они будут очевидно равны друг другу.

Теперь рассмотрим углы с соответственно перпендикулярными сторонами. Этот случай выглядит сложнее, так как взаимное расположение углов разнообразнее. На рисунке ниже три примера того, как могут располагаться углы с соответственно перпендикулярными сторонами. Однако в любом случае одна сторона первого угла (или ее продолжение) перпендикулярна одной стороне второго угла, а вторая сторона первого угла перпендикулярна второй стороне второго угла.

Углы с соответственно перпендикулярными сторонами

Рассмотрим один из случаев. При этом проведем в одном угле биссектрису и через произвольную ее точку проведем перпендикуляры к сторонам ее угла.

Доказательство теоремы об углах с соответственно перпендикулярными сторонами

Здесь даны углы ABC и DEF с соответственно перпендикулярными сторонами: AB ⊥ DE и BC ⊥ EF. На биссектрисе угла ABC взята точка G, через которую проведены перпендикуляры к этому же углу: GH ⊥ AB и GI ⊥ BC.

Рассмотрим треугольники BGH и BGI. Они прямоугольные, так как в них углы H и I прямые. В них углы при вершине B равны, так как BG — биссектриса угла ABC. Также у рассматриваемых треугольников сторона BG общая и является гипотенузой для каждого из них. Как известно, прямоугольные треугольники равны друг другу, если равны их гипотенузы и один из острых углов. Таким образом, ∆BGH = ∆BGI.

Так как ∆BGH = ∆BGI, то ∠BGH = ∠BGI. Поэтому угол HGI можно представить не как сумму этих двух углов, а как один из них умноженный на 2: ∠HGI = ∠BGH * 2.

Угол ABC можно представить как сумму двух углов: ∠ABC = ∠GBH + ∠GBI. Поскольку слагаемые углы равны друг другу (т. к. образуются биссектрисой), то угол ABC можно представить как произведение одного из них и числа 2: ∠ABC = ∠GBH * 2.

Углы BGH и GBH — это острые углы прямоугольного треугольника, а значит в сумме составляют 90°. Посмотрим на равенства, которые получаются:

∠BGH + ∠GBH = 90°
∠HGI = ∠BGH * 2
∠ABC = ∠GBH * 2

Сложим два последних:

∠HGI + ∠ABC = ∠BGH * 2 + ∠GBH * 2

Вынесем общий множитель за скобку:

∠HGI + ∠ABC = 2(∠BGH + ∠GBH)

Так как сумма углов в скобках равна 90°, то получается, что углы HGI и ABC в сумме составляют 180°:

∠ABC + ∠HGI = 2 * 90° = 180°

Итак, мы доказали, что сумма углов HGI и ABC составляет 180°. А теперь снова посмотрим на рисунок и вернем свой взор на угол, с которым у угла ABC соответственно перпендикулярные стороны. Это угол DEF.

Доказательство теоремы об углах с соответственно перпендикулярными сторонами

Прямые GI и EF параллельны друг другу, так как обе они перпендикулярны одной и той же прямой BC. А как известно, прямые, которые перпендикулярны одной и той же прямой, параллельны друг другу. По этой же самой причине DE || GH.

Как ранее уже было доказано, углы с соответственно параллельными сторонами либо в сумме составляют 180°, либо равны друг другу. Значит, либо ∠DEF = ∠HGI, либо ∠DEF + ∠HGI = 180°.

Однако ∠ABC + ∠HGI = 180°. Отсюда делается вывод, что и в случае с соответственно перпендикулярными сторонами углы или равны, или составляют в сумме 180°.

Хотя в данном случае мы ограничились доказательством только суммы. Но если мысленно продлить сторону EF в обратном направлении, то увидим угол, который равен углу ABC, и при этом его стороны также перпендикулярны углу ABC. Доказать равенство таких углов можно, рассматривая углы с соответственно параллельными сторонами: ∠DEF и ∠HGI.
